Кабины паспортного контроля
Изготавливаем кабины для пунктов пропуска через государственную границу, аэропортов, морских и речных вокзалов. Работаем по документации заказчика и по опросному листу под конкретный объект.
Устройство кабины
Кабина паспортного контроля — это не мебель, а рабочее место сотрудника со своими требованиями к обзору, эргономике и размещению оборудования.
| Несущий каркас | Стальная профильная труба, сварная конструкция |
|---|---|
| Облицовка | Нержавеющая сталь шлифованная, композитные панели, окрашенный лист |
| Остекление | Закалённое стекло, при необходимости матированное или тонированное |
| Рабочий стол | Столешница с вырезами под оборудование, кабель-каналы, ниши |
| Электрика | Розеточные группы, освещение рабочей зоны, вводной автомат |
| Вентиляция | Приточно-вытяжная, при необходимости с обогревом или кондиционированием |
| Двери и доступ | Дверь с замком, возможна интеграция со СКУД объекта |
Что размещается в кабине
- рабочее место сотрудника с монитором и клавиатурой;
- считыватели документов и сканеры;
- видеокамеры и элементы системы контроля доступа;
- переговорное устройство и сигнализация;
- лоток или окно передачи документов;
- места под серверное и сетевое оборудование.
Компоновку удобнее согласовывать вместе со службой эксплуатации объекта: от расположения оборудования зависит и конструкция стола, и разводка кабеля.
Модели кабин
Две базовые позиции линейки: стандартная кабина на один пост и кабина с расширенным проходом для маломобильных граждан. Обе строятся на одном каркасе и одинаковой инженерии — отличаются шириной зоны прохода и комплектацией калиток.

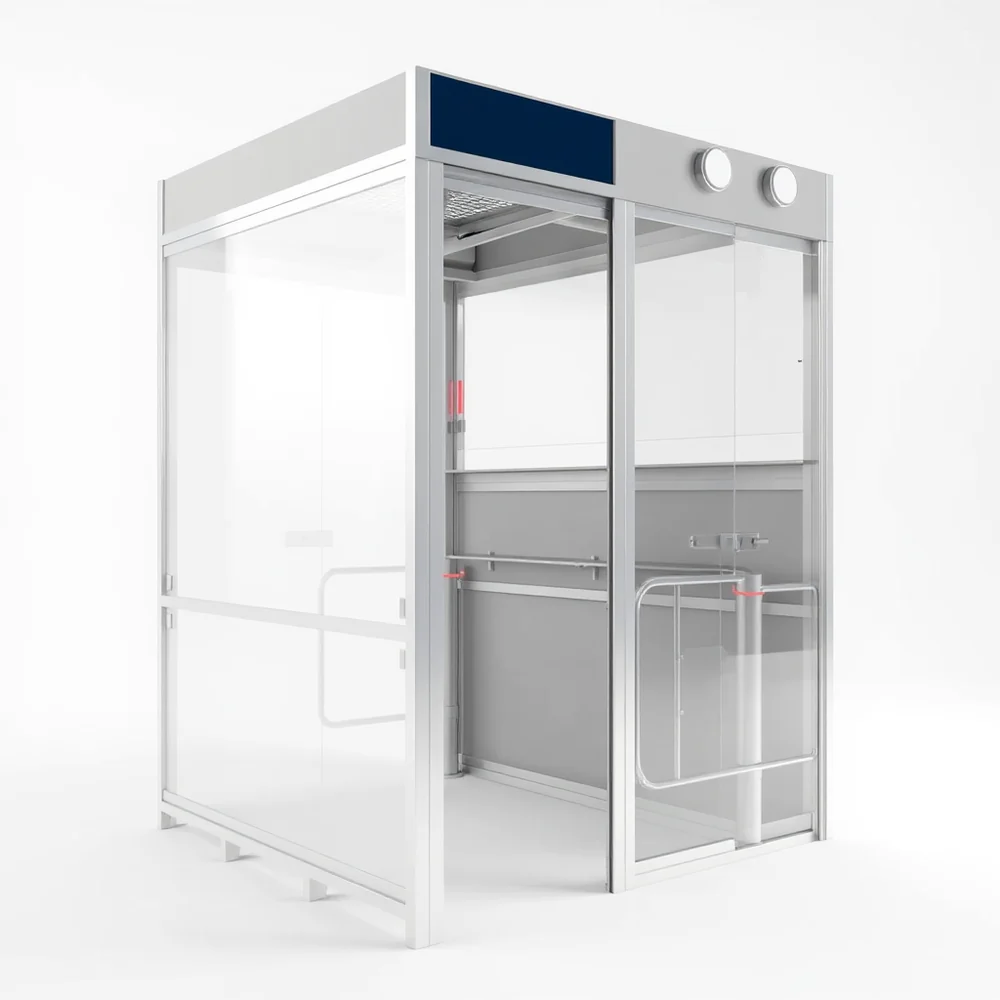

Стандартное исполнение
Модерн 1
Однопостовая кабина с проходом 1000 мм. Базовое решение для залов паспортного контроля автомобильных, пешеходных и железнодорожных пунктов пропуска.
| Габариты общие (ДхШхВ) | 2504 × 1900 × 2480 мм |
|---|---|
| Блок оператора | 1900 × 1504 × 2480 мм |
| Ширина прохода | 1000 мм |
| Калитки | 2 шт. на проход |

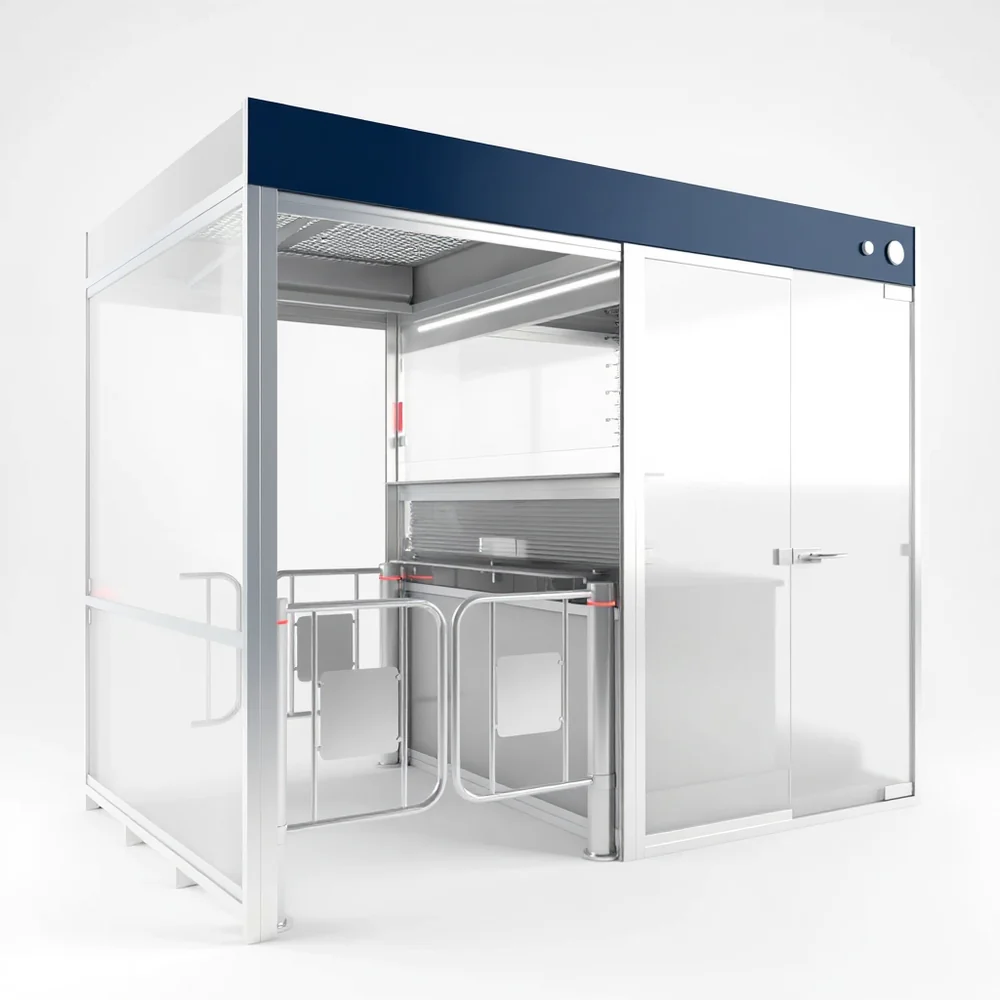

Доступ для МГН
Модерн 1М
Кабина с расширенным проходом 1400 мм и дополнительным окном подачи документов на низком уровне — для контроля граждан в креслах-колясках. Проход рассчитан на две пары калиток.
| Габариты общие (ДхШхВ) | 2944 × 1900 × 2480 мм |
|---|---|
| Блок оператора | 1900 × 1504 × 2480 мм |
| Ширина прохода | 1400 мм |
| Калитки | 4 шт. на проход |
Размеры приведены для типового исполнения. Под конкретный объект габариты, компоновка и комплектация корректируются.
Как устроена кабина
Кабина — законченная отдельно стоящая сборная конструкция, разделённая на две зоны: зону оператора и зону контролируемого прохода. Поставляется в разобранном виде и монтируется на согласованном месте, поэтому каждое изделие идентифицируется номером и местом установки.
Каркас и стенки
Каркас собирается из нержавеющего конструкционного профиля квадратного сечения 40×40 мм с порошковой окраской. Профили соединяются скрытым крепежом — доступа к крепежу снаружи кабины нет.
Все стенки выполнены по одной схеме: нижняя часть — композитная панель с декоративным покрытием, верхняя — закалённое травмобезопасное стекло толщиной 10 мм, матированное с тыльной стороны. В зоне прохода к этому добавляется верхнее прозрачное закалённое стекло, за которым скрыт светильник подсветки прохода.
Дверь и доступ
Вход в зону оператора — через дверь из закалённого стекла 10 мм в металлическом профиле. Проём 680 × 2195 мм, дверь на металлических петлях, скорость закрытия задаётся канальным доводчиком. Замок механический цилиндровый, запирает дверь и снаружи, и изнутри; конструкция исключает съём замка снаружи, в комплекте пять ключей повышенной надёжности. Для интеграции с системой контроля доступа объекта на дверь устанавливается электромеханический замок.
Зона подачи документов
Между верхней стеклянной перегородкой и столешницей по всей длине проходит окно-прорезь высотой 100 мм. Полка приёма документов из искусственного акрилового камня толщиной 12 мм выступает в зону прохода на 90 мм; вторая столешница на высоте 1050 мм от пола выступает на 160 мм. В исполнении для МГН добавляется отдельное окно с прорезью на низком уровне, закрываемое сдвижной дверцей, когда такой контроль не требуется.
Пол и подиум
Пол зоны оператора приподнят относительно основания: многослойная фанера 15 мм с коммерческим линолеумом повышенной износостойкости, ступень на входе, защита углов алюминиевым уголком и подступенков — металлическим листом. Под столешницей в полу предусмотрены лючки для доступа к коммуникациям в подпольных лотках.
Освещение
Рабочий стол освещает светодиодный светильник в алюминиевом профиле с рассеивателем, длиной во всю ширину стола: световой поток 1035 лм, освещённость столешницы 500 лк. Свет падает только на столешницу и не бьёт оператору в глаза. Зону прохода освещает светильник на светодиодной ленте вдоль всей кабины, закрытый кожухом и рассеиваемый матовой частью стекла: 1620 лм, те же 500 лк. Оба светильника управляются общим выключателем из зоны оператора. Отдельно предусмотрено верхнее освещение для работ, не связанных с контролем.
Рольставни
Со стороны проходящих границу установлены электромеханические рольставни. Полотна сворачиваются в короба в верхней части прохода и закрыты декоративными накладками, направляющие идут заподлицо с внешними плоскостями стенок. Ламели — экструдированный алюминий повышенной взломостойкости, окрашенный в цвет каркаса. Привод оснащён концевыми выключателями в верхнем и нижнем положениях, управление — с кнопочных пультов над рабочим столом.
Калитки
Проход перекрывают двусторонние электромеханические реверсивные турникеты типа «калитка». В закрытом состоянии калитка заблокирована электромеханическим замком, в разблокированном — поворачивается на ±90° в обе стороны. Управление ведётся с пульта над рабочим столом: у каждой калитки свои клавиши, отдельная кнопка с фиксацией переводит её в режим «постоянно открыто». После прохода калитка возвращается в закрытое положение и блокируется. Блоки управления и питания размещены под рабочим столом.
Мебель и рабочее место
Рабочий стол оператора идёт во всю длину зоны: высота рабочей поверхности 750 мм, глубина 600 мм, столешница 22 мм из ламинированного ДСП с износостойким покрытием, не накапливающим статическое электричество. В столешнице выполнены технологические отверстия для кабелей рабочего места, приборов проверки документов и прочего оборудования. В комплект входят подкатная тумба с тремя выкатными ящиками, мобильная подставка под системный блок и источник бесперебойного питания, кресло оператора.
Электрика
В кабине устанавливаются шесть розеток 220 В с заземляющим контактом, две информационные розетки RJ45 категории 5 и две телефонные. Все розетки размещаются в электротехническом коробе рядом с оборудованием рабочего места. У входа в зону оператора расположен электрощит с защитными автоматами: C10 — на индикацию и освещение, C16 — на розеточную группу и рольставни. Питание 220 В ±10 %, 50 Гц, максимальная потребляемая мощность 2,5 кВт.
Индикация и дополнительное оснащение
На лицевой стороне размещаются световые знаки навигации: номер кабины, табло «Паспортный контроль», сигнальные лампы «проход разрешён» и «проход запрещён»; номер кабины дублируется с тыльной стороны. Для дополнительного визуального осмотра в зоне прохода на всю длину установлено наклонное зеркало шириной 420 мм с регулируемым и фиксируемым углом. На прозрачное стекло между оператором и проверяемым нанесён ростомер. Крыша обеих зон — перфорированный металл с порошковой окраской.
Условия эксплуатации
Кабина рассчитана на круглосуточную работу при интенсивном использовании в закрытом отапливаемом помещении: диапазон рабочих температур от +5 °C до +40 °C, относительная влажность до 80 %. В кабине выполнена подготовка под установку дополнительного оборудования паспортного контроля — видеокамер, датчиков, устройств связи и вычислительной техники.
Комплектация подбирается под объект: количество калиток, наличие рольставней, состав мебели и оснащения рабочего места определяются техническим заданием заказчика.
Варианты исполнения
Однопостовая кабина
Одно рабочее место. Базовое решение для небольших пунктов пропуска и служебных проходов.
Двухпостовая
Два рабочих места в одном корпусе — на встречные направления или на два потока.
Островная
Кабина с обзором на 360°, устанавливается в середине зала контроля.
Пристенная
Примыкает к стене или к конструкции зала, экономит площадь.
С доступом для МГН
Пониженная стойка и увеличенная зона подхода для маломобильных пассажиров.
В составе линии контроля
Кабины вместе с ограждениями, калитками, турникетами и навигацией.
Как заказать
Опросный лист
Фиксируем габариты, количество постов, комплектацию и отделку.
Компоновка
Предлагаем планировку кабины и размещение оборудования, согласуем с заказчиком.
Смета и договор
Стоимость с разбивкой по позициям, сроки изготовления и поставки.
Изготовление
Каркас, облицовка, остекление, электрика, сборка и проверка в цехе.
Поставка и монтаж
Доставка на объект, установка, подключение, сдача службе эксплуатации.
Что прислать для расчёта
- планировку помещения или зоны контроля;
- количество и тип постов;
- перечень оборудования, которое встанет в кабину;
- требования по отделке и цвету;
- техническое задание или проект, если он уже есть.
Если проекта нет — достаточно описания задачи и фотографий помещения.
Подробная статья: устройство кабин и как выбрать исполнение →
Частые вопросы
Можно ли изготовить кабину по нашим чертежам?
Да, это основной сценарий. Работаем по документации заказчика, при необходимости прорабатываем узлы и выпускаем чертежи на изготовление.
Делаете ли вы нетиповые размеры?
Да. Кабина изготавливается под конкретное помещение, поэтому габариты задаются объектом, а не каталогом.
Поставляете ли в регионы?
Отгружаем по всей России. Монтаж и пусконаладку на объекте выполняем при необходимости.
Можно ли заказать одну кабину?
Да, работаем и с единичными изделиями, и с партиями на несколько пунктов пропуска.
