Кабины паспортного контроля: устройство, требования и как выбрать исполнение
Кабина паспортного контроля выглядит просто — металлический короб со стеклом и столом. На деле это рабочее место с жёсткими требованиями к обзору, эргономике, размещению техники и сроку службы. Разбираем, из чего кабина состоит и что важно определить до заказа.
Где применяются кабины

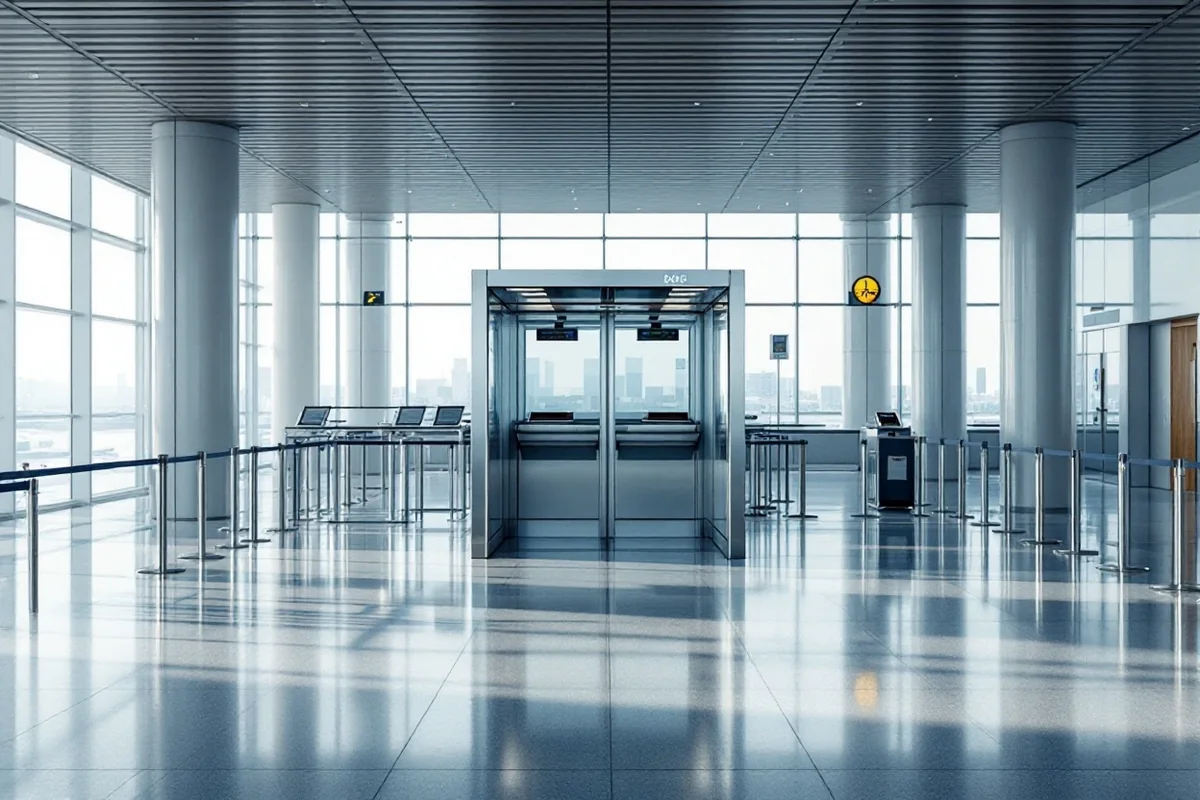

Кабины паспортного контроля ставят там, где идёт проверка документов на потоке людей: в пунктах пропуска через государственную границу — автомобильных, железнодорожных, морских и пешеходных, в аэропортах, на морских и речных вокзалах, а также на режимных объектах, где организован контроль доступа.
Общее у всех этих объектов одно: кабина работает по многу часов в сутки, стоит в проходной зоне и должна выдерживать интенсивную эксплуатацию. Поэтому её делают из металла, а не из мебельных материалов.
Из чего состоит кабина
Конструктивно кабина — это несущий каркас с облицовкой, остеклением и внутренним оснащением.
Каркас
Основа — сварная конструкция из стальной профильной трубы. Каркас принимает на себя вес облицовки, стекла, столешницы и оборудования, а также нагрузку от людей, которые неизбежно на кабину опираются. Сечение профиля подбирается по габаритам: чем больше кабина и чем тяжелее остекление, тем массивнее рама.
Облицовка
Чаще всего — шлифованная нержавеющая сталь: она не боится влажной уборки, не выгорает и переносит контакт с чемоданами и тележками. Альтернативы — композитные панели (легче и позволяют работать с цветом) и окрашенный стальной лист (дешевле, но заметнее царапины).
Остекление
Верхняя часть кабины остекляется закалённым стеклом. Оно даёт сотруднику обзор и одновременно отделяет рабочую зону. Стекло может быть прозрачным, матированным по нижней кромке или тонированным — в зависимости от требований объекта.
Рабочий стол
Столешница с вырезами под оборудование, нишами и кабель-каналами. Это самая индивидуальная часть кабины: она проектируется под конкретный набор техники, которым пользуется сотрудник.
Инженерия
Внутри — освещение рабочей зоны, розеточные группы, вводной автомат, вентиляция. На объектах с большой проходимостью или в тёплом климате добавляют кондиционирование, в неотапливаемых зонах — обогрев.
Варианты исполнения
| Однопостовая | Одно рабочее место. Базовое решение для небольших пунктов пропуска |
|---|---|
| Двухпостовая | Два места в одном корпусе — на встречные направления или два потока |
| Островная | Обзор на 360°, ставится в середине зала контроля |
| Пристенная | Примыкает к стене, экономит площадь зала |
| С доступом для МГН | Пониженная стойка и увеличенная зона подхода |
Выбор исполнения определяется не вкусом, а планировкой: направлением потока, шириной зоны контроля, расположением турникетов и калиток, необходимостью видеть соседние посты.
Эргономика и обзор
Сотрудник проводит в кабине смену целиком, поэтому эргономика — не второстепенный вопрос.
- Высота стойки со стороны пассажира. Должна позволять подать документ, не наклоняясь и не поднимая руки над головой.
- Высота рабочего стола внутри. Рассчитывается под работу сидя, с местом для ног и без упора коленями в конструкцию.
- Обзор. Стойки каркаса не должны перекрывать линию взгляда на подходящего человека и на соседние посты.
- Передача документов. Лоток, окно или открытая зона на стойке — способ выбирается под регламент объекта.
- Доступ в кабину. Дверь с замком, при необходимости с интеграцией в СКУД объекта.
Размещение оборудования
В кабине обычно размещаются: монитор и системный блок, считыватель документов, сканер, камера, переговорное устройство, элементы СКУД и сигнализации, сетевое оборудование. Всё это нужно расставить так, чтобы:
- техника не перекрывала обзор;
- кабели уходили в каналы, а не лежали на столе;
- к оборудованию был доступ для обслуживания без разборки кабины;
- тепловыделение техники учитывалось вентиляцией.
Компоновку стола лучше согласовывать со службой эксплуатации объекта до изготовления. Переделка столешницы после установки — самая частая и самая обидная доработка.
Что указать в техническом задании
- Габариты кабины и планировку зоны, где она встанет.
- Количество и тип постов, направление потока.
- Перечень оборудования с габаритами и требованиями к размещению.
- Материал облицовки и требования к отделке, цвет.
- Тип и характеристики остекления.
- Требования по электрике, освещению, вентиляции и климату.
- Необходимость интеграции со СКУД, видеонаблюдением, связью.
- Требования к доступности для маломобильных групп.
- Условия поставки: доставка, монтаж, пусконаладка, обучение персонала.
Частые ошибки
- Кабину заказывают до того, как определились с оборудованием. Потом выясняется, что вырез в столешнице не подходит под считыватель.
- Не учли пути подхода. Кабина встала, а зона перед ней оказалась уже, чем нужно для потока.
- Сэкономили на облицовке. Окрашенный лист в проходной зоне за год покрывается царапинами от багажа.
- Забыли про вентиляцию. Замкнутый объём с техникой и человеком нагревается быстрее, чем кажется на этапе проекта.
- Не заложили обслуживание. Панели должны сниматься, иначе любая замена кабеля превращается в демонтаж.
