Рама под холодильный агрегат: требования и типовые ошибки
Опорная рама выглядит как простая сварная конструкция, но именно от неё зависит, будет ли агрегат вибрировать, удобно ли его обслуживать и не начнёт ли конструкция ржаветь через год.
Нагрузки и жёсткость
Рама рассчитывается не только на статический вес агрегата. Учитываются:
- распределение массы — центр тяжести часто смещён относительно геометрического центра;
- динамические нагрузки от работающего компрессора;
- ветровая нагрузка, если конструкция стоит на кровле или на открытой площадке;
- нагрузка при подъёме и транспортировке — рама часто служит и такелажной оснасткой;
- вес человека, который встанет на раму при обслуживании.
Виброизоляция

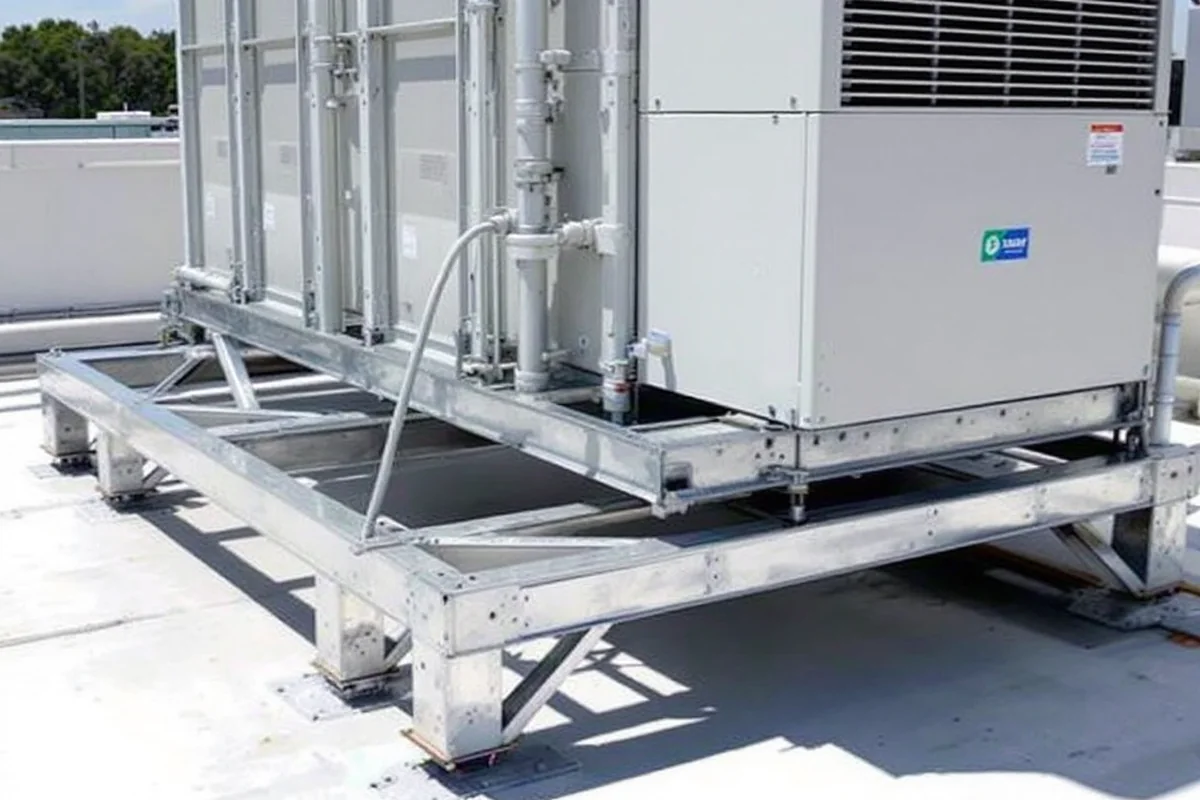

Точки установки виброопор задаются производителем оборудования и должны совпадать с узлами рамы. Ошибка здесь — самая дорогая: если опора приходится на середину пролёта, конструкция начинает работать как мембрана и вибрация передаётся на всё здание.
Перед изготовлением рамы нужен габаритный чертёж агрегата с точками крепления. Без него раму делают «по месту» — и почти всегда приходится дорабатывать.
Доступ для обслуживания
Агрегат обслуживают регулярно, и конструкция не должна этому мешать:
- свободный доступ к сервисным лючкам, вентилям и электрощиту;
- зазоры, позволяющие подвести инструмент к соединениям;
- съёмные панели вместо приваренных;
- при высоком расположении — площадка обслуживания с ограждением.
Вентиляция
Конденсатор нужно обдувать. Если рама или кожух перекрывают воздушный поток, агрегат начинает работать с повышенным давлением конденсации: растёт потребление и падает ресурс. Поэтому в конструкции закладываются вентиляционные проёмы, решётки или жалюзи с достаточным живым сечением, а расстояния до стен выдерживаются по требованиям производителя.
Уличное исполнение
- горячее цинкование или цинк с порошковой окраской вместо обычной эмали;
- отсутствие карманов, где стоит вода, дренажные отверстия в нижних точках;
- сплошные сварные швы в местах возможного затекания;
- крепёж из нержавеющей или оцинкованной стали;
- отвод конденсата, чтобы вода не стекала на конструкцию и по стене.
Типовые ошибки
- Раму делают по габаритам агрегата, не имея схемы точек крепления.
- Не закладывают запас по нагрузке на обслуживание.
- Экономят на антикоррозийной защите уличной конструкции.
- Забывают про такелаж: раму невозможно поднять в собранном виде.
- Не согласуют высоту с трассами трубопроводов и дренажа.
